Corpi di valvole a solenoide ad azione diretta normalmente chiuse
-
DESCRIZIONE
Caratteristiche generali0
Adatte per acqua, aria, gas inerti e altri fluidi non corrosivi delle leghe di rame con viscosità fino a 2° Engler, compatibili con il Gasolio con una Viscosità max di 22 cStokes
- Limiti di funzionamento ±10% BOBINE ca.
-5% ÷ +10% BOBINE cc. - Tempo di chiusura 10 msec.
- Corpo valvola in ottone stampato.
- Parti interne in acciaio inossidabile (17% CR).
- Guarnizioni in VITON (fluoroelastomero).
- Temperatura del fluido controllato -10 ÷140°C
- Con bobina in c.c. la pressione indicata va ridotta del 60%
ACCESSORI
Le bobine di comando sono fornite separate dal corpo della valvola.
- IM21D – Bobina di comando 12Vca 50/60Hz
- IM21F – Bobina di comando 24Vca 50/60Hz
- IM21H – Bobina di comando 110Vca 50/60Hz
- IM21M – Bobina di comando 230Vca 50/60Hz
- IM22 – Bobina di comando 24Vcc (con bobina in c.c. la pressione indicata va ridotta del 60%)
- 1578501: Connettore a innesto rapido DIN 43650, adatto per tutte le bobine IM2;
Guarnizione pressacavo Pg9 (diametro cavo 6÷8 mm);
Filetto pressacavo Pg11;
Orientabile con uscita cavo in 4 posizioni ogni 90°.
- Limiti di funzionamento ±10% BOBINE ca.
-
VANTAGGI
0
Adatte per acqua, aria, gas inerti e altri fluidi non corrosivi delle leghe di rame con viscosità fino a 2° Engler, compatibili con il Gasolio con una Viscosità max di 22 cStokes
Vantaggi -
SPECIFICHE TECNICHE

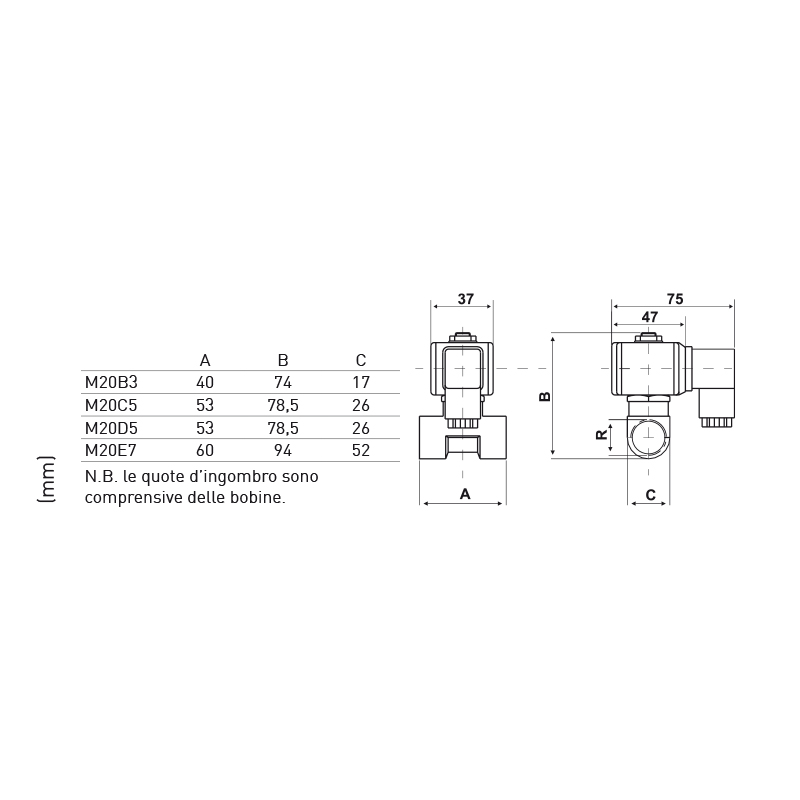

CODICE BOBINA DIAMETRO FORO DI PASSAGGIO TEMPO DI CHIUSURA RACCORDO FEMMINA KV * PRESSIONE MASSIMA DIFFERENZIALE M20B3 esclusa 3 mm 10 msec G 1/4 0,27 m³/h 7 bar M20C5 esclusa 5 mm 10 msec G 3/8 0,612 m³/h 5 bar M20D5 esclusa 5 mm 10 msec G 1/2 0,612 m³/h 5 bar M20E7 esclusa 7 mm 10 msec G 3/4 1 m³/h 2,5 bar M20C51 cod. IM22 inclusa 5 mm 10 msec G 3/8 0,612 m³/h 6 bar * Kv = portata in m³/h d’acqua con differenza di pressioni tra monte e valle di 1 bar (1 bar = 100kPa) -
NORMATIVE E INSTALLAZIONE
Normativa
- EN 60335-1:2013 + A11:2015
Installazione e funzionamento- Attacchi filettati femmina da G 1/4 a G 3/4
- Connettore ad innesto rapido per bobine
- Adatte per acqua, aria, gas inerti e altri fluidi non corrosivi delle leghe di rame con viscosità fino a 2° Engler, compatibili con il Gasolio con una Viscosità max di 22 cStokes
- Esecuzione a 2 vie normalmente chiuse.
- Funzionamento ad azione diretta.
- A bobina eccitata l’otturatore si apre istantaneamente lasciando passare il fluido come in figura.
