K15A

Cavi scaldanti autoregolanti per condutture, grondaie, pluviali e tetti

•
•
•

K15A CERCA UN AGENTE DI ZONA

•

• DESCRIZIONE
• SPECIFICHE TECNICHE
• NORMATIVE E INSTALLAZIONE
• SCHEDA E DOCUMENTAZIONE

• DESCRIZIONE
  0

  Indicati per la protezione contro il gelo di condutture d’acqua e per evitare il formarsi di ghiaccio su tetti e grondaie.

  Potenza erogata ~15 W/m a 5°C.

  Ottimizzazione dei consumi energetici grazie alla caratteristica autoregolante del cavo.

  Caratteristiche generali

  • Composizione cavo:
    – conduttori da 0,55 mm².
    – nucleo conduttivo autoregolante.
    – guaina isolante in poliolefina.
    – calza di rame intrecciato.
    – guaina esterna in poliolefina modificata.
  • Temperatura ambiente minima sopportata -35 °C
  • Temperatura ambiente massima alimentato 65 °C
  • Temperatura ambiente massima non alimentato 80 °C
  • Temperatura ambiente minima di stoccaggio -20 ÷ -25°C
  • Massima lunghezza del circuito scaldante dal punto di alimentazione 110 m

  Caratteristiche elettriche

  • Alimentazione 230V-50Hz
  • Potenza erogata ~15W/m a 5°C
  • Taratura circuito di protezione 16A x 100 mt a 0°C
• VANTAGGI
  0

  Indicati per la protezione contro il gelo di condutture d’acqua e per evitare il formarsi di ghiaccio su tetti e grondaie.

  Potenza erogata ~15 W/m a 5°C.

  Ottimizzazione dei consumi energetici grazie alla caratteristica autoregolante del cavo.

  Vantaggi
• SPECIFICHE TECNICHE

  CODICE	LUNGHEZZA CAVO	TEMPERATURA AMBIENTE MINIMA DI INSTALLAZIONE	TEMPERATURA AMBIENTE MASSIMA ALIMENTATO	TEMPERATURA AMBIENTE MASSIMA NON ALIMENTATO	MASSIMA LUNGHEZZA DEL CIRCUITO SCALDANTE DAL PUNTO DI ALIMENTAZIONE
  K15A25	25 m	-35 °C	65 °C	80 °C	110 m
  K15A50	50 m	-35 °C	65 °C	80 °C	110 m
  K15A75	75 m	-35 °C	65 °C	80 °C	110 m
  K15A100	100 m	-35 °C	65 °C	80 °C	110 m
  K15A500	500 m	-35 °C	65 °C	80 °C	110 m
  K15A1000	1000 m	-35 °C	65 °C	80 °C	110 m

• NORMATIVE E INSTALLAZIONE
  Normativa

  • CSTB
  • CE

  Installazione e funzionamento

  • Il cavo può essere tagliato nella lunghezza desiderata;

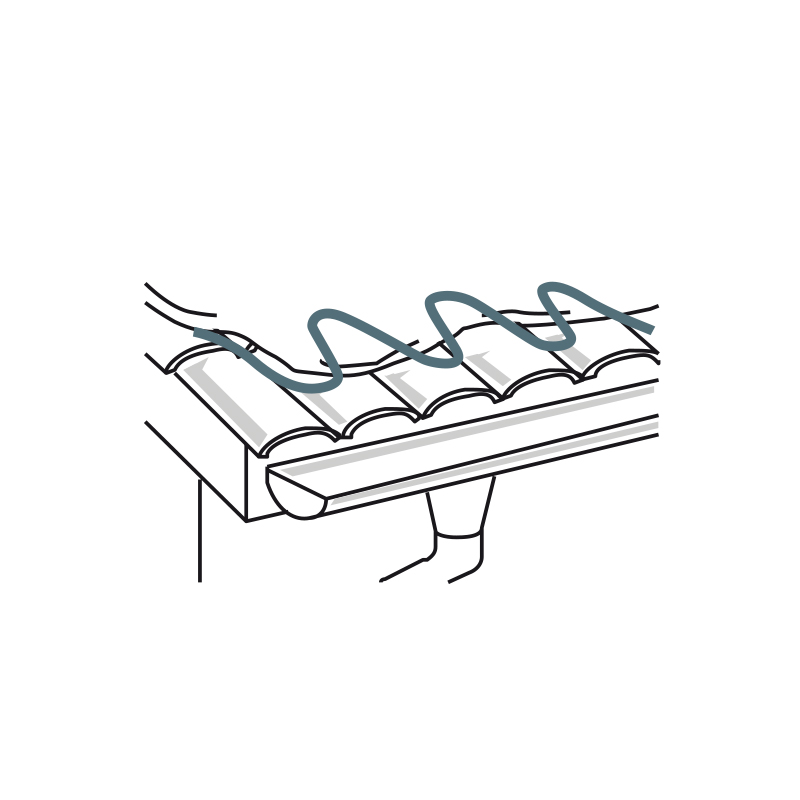

  • In caso di installazione per la protezione di tetti, il cavo deve essere posato con un percorso a serpentina;
  • In caso di installazione per la protezione di pluviali e grondaie il cavo deve essere fissato in maniera longitudinale;
  • In caso di installazione per la protezione di tubazioni di piccole dimensioni il cavo potrà essere fissato linearmente lungo il tubo con l’apposito nastro di fissaggio;
  • Per tubazioni medio/grandi, invece, può essere necessario avvolgere a spirale il cavo scaldante per assicurarsi un’adeguata prevenzione gelo all’interno della tubazione;
  • Far riferimento alla tabella sottostante per verificare se i cavi devono essere avvolti a spirale con conseguente aumento della lunghezza richiesta;
  • La potenza di un metro di cavo varia con la temperatura, la potenza complessiva dipende quindi dalla lunghezza del cavo scaldante. Il nucleo riscaldante è attivo per tutta la lunghezza del cavo, perciò per avere una sezione con terminali freddi deve essere creata una coda fredda.



  • I cavi scaldanti variano automaticamente l’emissione di calore senza l’uso di termostati di controllo;
  • Sono costituiti da conduttori isolati da polimeri, i quali variano la propria resistenza in funzione della temperatura a cui sono sottoposti.



  ACCESSORI

  • Cod. KBE3A: scatola di derivazione in materiale isolante
  • Cod. KSUPP-A: piede di supporto per la scatola di derivazione KBE3A
  • Cod. K50: nastro di fissaggio in fibra di vetro per tubazioni in metallo
  • Cod. K50AL: nastro di fissaggio per tubazioni in plastica
  • Cod. KIT2A: kit per sigillare i terminali per cavi autoregolanti (per 1 cavo)
  • Cod. KFAN: etichette per la presenza di cavo scaldante
• SCHEDA E DOCUMENTAZIONE
  • K15A scheda tecnica
  • K15A esempio di calcolo
  • K15A modulo richiesta preventivo
