Ricevitore a onde radio per Intellitherm e termostati a radiofrequenza
-
DESCRIZIONE
Caratteristiche generali0
Attuatore modulare CH173D per il comando a distanza a onde radio per impianti di riscaldamento e condizionamento, per cronotermostati C57RF, C58RF e termostati a radiofrequenza CH115RF.
- Temperatura ambiente di immagazzinaggio e trasporto -25 ÷ 60°C.
- Ricevitore: OOK 868,350 MHz
- Sensibilità: -104 dBm.
- Grado d’inquinamento 2.
- Software classe A.
- Doppio isolamento .
- Disconnessione tipo 1B.
- Tensione d’impulso 4000V.
Caratteristiche elettriche- Alimentazione 230V 50 Hz.
- Potenza assorbita 2VA .
- Portata contatti 5(3)A 250Vca.
- Contatti in commutazione liberi da tensione.
- Disconnessione tipo 1B.
- Tensione d’impulso: 4000V.
-
VANTAGGI
0
Attuatore modulare CH173D per il comando a distanza a onde radio per impianti di riscaldamento e condizionamento, per cronotermostati C57RF, C58RF e termostati a radiofrequenza CH115RF.
Vantaggi -
SPECIFICHE TECNICHE
CODICE MONTAGGIO ALIMENTAZIONE RELÈ REMOTO PORTATA CONTATTI TEMPERATURA AMMISSIBILE AMBIENTE GRADO DI PROTEZIONE CH173D Barra DIN 230Vca 50Hz 5(3)A 250Vca 45 °C IP40 (retroquadro) -
NORMATIVE E INSTALLAZIONE
Normativa
- Conforme alle seguenti direttive BT , EMC , R&TTE .
- Norme: EN 60730-1, EN 301 489-3, EN 300 220-3.
Installazione e funzionamento- Fissaggio su barra DIN 3 moduli (1 modulo = 17,5mm).
- Il CH173D è un ricevitore (attuatore) radio che, accoppiato ad un trasmettitore della linea Fantini Cosmi permette di pilotare a distanza una determinata utenza (tipicamente una caldaia).
- Il segnale radio emesso è esente da interferenza con altri apparecchi anche se si utilizzasse la stessa frequenza.
- La distanza tra l’attuatore ed il trasmettitore non deve essere superiore ai 30 mt in ambienti chiusi e 70 mt in spazi aperti (N.B. I
dati inerenti alla portata possono variare in funzione delle condizioni ambientali). - Evitare di schermare il dispositivo con parti metalliche.

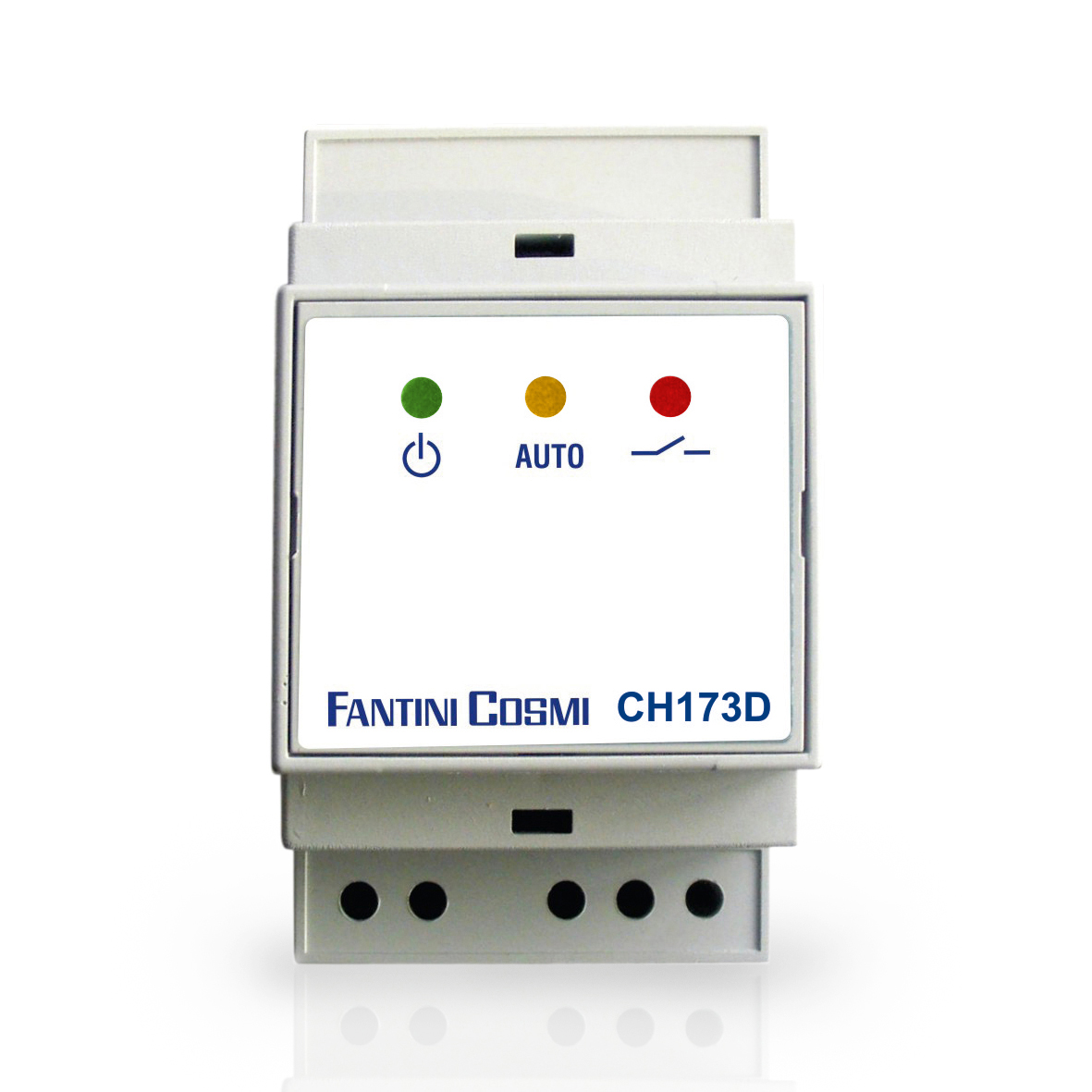

- L’apparato ricevente è composto da tre LED le cui indicazioni sono le seguenti:
– POWER ON: indica, se illuminato, che il ricevitore è alimentato correttamente. Il colore assunto dal LED verrà specificato nel seguito.
– AUTO: indica, se illuminato, che il ricevitore è configurato nella MODALITÀ AUTOMATICA. Nel caso contrario (LED spento) sarà attiva la MODALITÀ MANUALE.
– STATO CONTATTO: indica, se acceso, che il contatto relé è chiuso, in caso contrario sarà aperto.
