CH133ARR2

Kit termostato ambiente e attuatore per ventilconvettori (fan-coil), 3 velocità + automatico

•
•
•

CH133ARR2 CERCA UN AGENTE DI ZONA

•
•
•
•
•
•
•

• DESCRIZIONE
• SPECIFICHE TECNICHE
• NORMATIVE E INSTALLAZIONE
• SCHEDA E DOCUMENTAZIONE
• FAQ

• DESCRIZIONE
  0

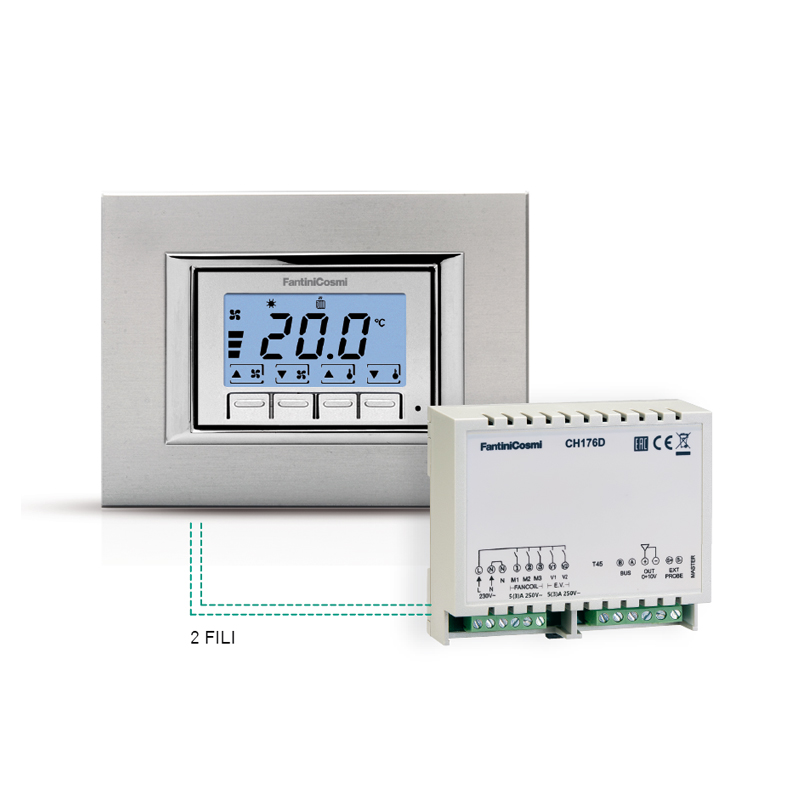

  Kit composto da termostato e attuatore per il comando di ventilconvettori (fan-coil) a 2 o 4 tubi.

  Consente di regolare la temperatura ambiente sia in riscaldamento che in raffrescamento ed è in grado di pilotare una o due valvole e comandare un motore per fan coil a 3 velocità + automatico.

  Caratteristiche generali

  • KIT composto da: termostato e attuatore remoto

  CH133AR2
  Alimentazione tramite attuatore remoto CH176D
  Uscita BUS proprietario
  Ingresso ausiliario per contatto libero da potenziale
  Ingresso sonda NTC 10KOhm (Fantini EC15-EC18-EC19-EC20)
  Connessioni elettriche morsetti a vite
  Grado di protezione IP20
  Grado di inquinamento 2
  Memorizzazione delle impostazioni memoria non volatile
  Software Classe A
  Campo regolazione temperatura 2°C ÷ 40°C
  Temperatura massima T45
  Interfaccia utente display LCD e 4 tasti
  Dimensioni (L x A x P) 135 x 83 x 21 mm
  Gradiente termico di riferimento 4 K/h
  Conforme alle direttive Direttiva 2014/35/UE
  Direttiva 2014/30/UE
  Rispondente alle norme EN60730-1
  EN60730-2-9
  Classificazione ErP ■ ErP Class I; 1%
  [Reg. EU 811/2013 – 813/2013]

  CH176D
  Alimentazione e potenza assorbita 230Vca 50Hz – 2VA
  Ingresso BUS A/B Alimentazione + dati per termostato (config. di fabbrica:
  SLAVE)
  Caratteristiche uscita relè 5(3)A 250V~
  Contatti in commutazione liberi da tensione a tensione di
  rete
  2 uscite valvole (N-V1 e N-V2)
  Contatti in commutazione a tensione di rete 3 uscite contatti motore (M1, M2 ed M3)
  Uscita 0 … 10V 20 mA – 470Ω
  Ingresso sonda NTC 10 KΩ (Fantini EC15-EC18-EC19-EC20)
  Grado di protezione IP00
  Software classe A
  Temperatura massima T45
  Grado di inquinamento 2
  Rispondente alle norme EN60730-1 e parti seconde
  Micro-disconnessione 1B
  Tensione impulsiva 4000V
  Tipo di montaggio e dimensioni Barra DIN 6 moduli
  Prodotto non fabbricato in Italia

  Caratteristiche elettriche

  • Alimentazione da attuatore remoto
  • Attuatore remoto: Uscite 5 relè unipolare tensione 250 Vc.a. portata 5(3)A
• VANTAGGI
  0

  Kit composto da termostato e attuatore per il comando di ventilconvettori (fan-coil) a 2 o 4 tubi.

  Consente di regolare la temperatura ambiente sia in riscaldamento che in raffrescamento ed è in grado di pilotare una o due valvole e comandare un motore per fan coil a 3 velocità + automatico.

  Vantaggi
• SPECIFICHE TECNICHE

  CODICE	KIT COMPOSTO DA	VELOCITÀ	SCALA DI REGOLAZIONE TEMPERATURA	TEMPERATURA DI FUNZIONAMENTO	ALIMENTAZIONE	GRADO DI PROTEZIONE
  CH133ARR2	Termostato + attuatore relè remoto	3 velocità + auto	2 ÷ 40 °C	45 °C	attuatore CH176D	IP20

• NORMATIVE E INSTALLAZIONE
  Normativa

  • Risponde alle norme CEI EN 60730-1, EN60730-2-9
  • Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 – 813/2013)

  Installazione e funzionamento

  • Termostato montaggio da incasso in scatole a 3 moduli tipo 503 mediante 2 viti (a corredo)
  • Attuatore montaggio a parete su barra DIN 6 moduli

  • CH130ARR2 è alimentato dall’attuatore ed è in grado di pilotare due valvole e comandare un motore per fan coil a 3 velocità o un motore 0-10V.
  • L’ampio display mostra la temperatura misurata, la velocità delle ventole, il programma in atto e la stagione selezionata. Le impostazioni e dati sono immagazzinati in una memoria non volatile che li conserva anche in mancanza di tensione di alimentazione o di batterie (a seconda del modello).
  • Il cavo bipolare, non polarizzato, che collega il termostato al modulo ha la duplice funzione di: alimentazione del termostato, bus di comunicazione tra termostato e modulo d’attuazione.
  • È possibile collegare un singolo termostato a più attuatori, in modo da comandare più di un ventilconvettore simultaneamente con solo due cavi;
  • SELEZIONE ESTATE / INVERNO: Per passare dal funzionamento invernale (impianto di riscaldamento) al funzionamento estivo (impianto di raffrescamento), e viceversa, premere la combinazione di tasti 1+2. Il funzionamento selezionato viene indicato sul display dalle icone INVERNO o ESTATE.
• SCHEDA E DOCUMENTAZIONE
  • CH133ARR2 scheda tecnica
  • CH133ARR2 istruzioni
  • CH176D istruzioni
  • Dichiarazione CE di conformità
  • CH133ARR2 EN technical data sheet
  • CH133ARR2 EN instructions
  • CH176D EN instructions
  • CH133ARR2 RU technical data sheet
  • CH133ARR2 RU instructions
  • CH176D RU instructions
  • CH133ARR2 ES hoja de instrucciones
  • CH176D ES hoja de instrucciones
  • CH133ARR2 FR feuille d'instructions
  • CH176D FR feuille d'instructions
• FAQ
  • Chi devo interpellare per un problema sui termostati e cronotermostati?

    Per assistenza tecnica sui dispositivi, è necessario interpellare il vostro installatore elettrico oppure idraulico di fiducia. Sono inoltre disponibili, nelle schede dei singoli prodotti su questo sito, i video tutorial per la configurazione dei cronotermostati.
