CH123TS

Termostato ambiente da incasso, touchscreen, 3 temperature, a 230V-50Hz

•
•
•
•

CH123TS CERCA UN AGENTE DI ZONA

•
•
•
•
•
•

• DESCRIZIONE
• VANTAGGI
• SPECIFICHE TECNICHE
• NORMATIVE E INSTALLAZIONE
• SCHEDA E DOCUMENTAZIONE
• FAQ

• DESCRIZIONE
  0

  Termostato elettronico touchscreen da incasso per il comando di impianti di riscaldamento e di condizionamento

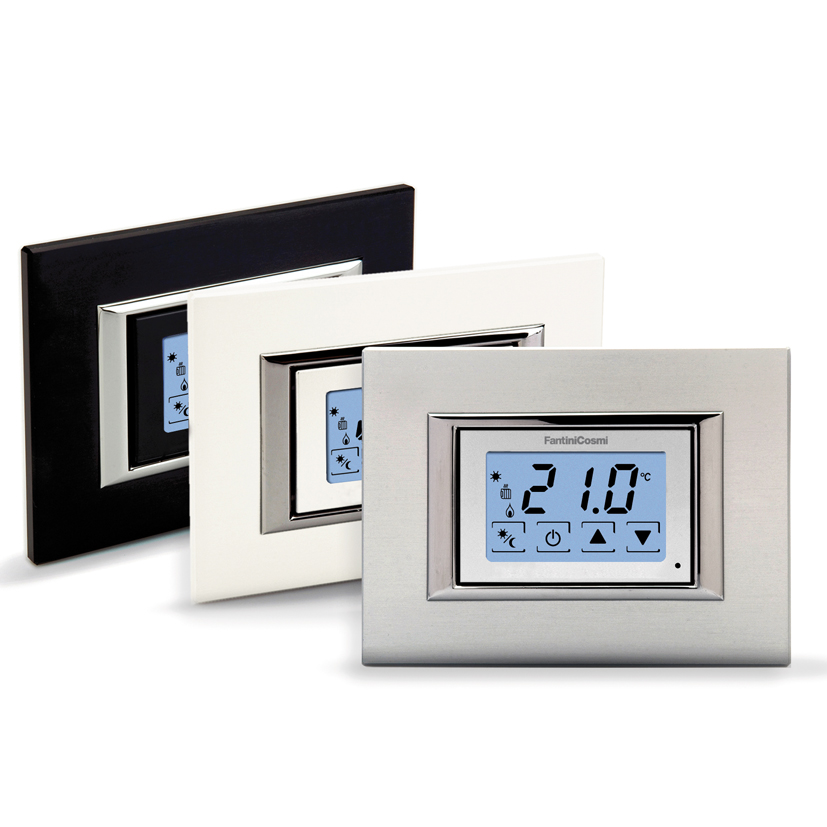

  Adattabile a tutte le placche in commercio grazie al KIT multiplacca composto da: termostato, cover colorate (bianco, silver ed antracite), telai e adattatori.

  Caratteristiche generali

  • Adattabile a tutte le placche in commercio grazie al kit multiplacca composto da:

  – 3 COVER COLORATE: bianco, silver, antracite

  – 3 COVER SPECIALI per Bticino Axolute, Ave Sistema 44, Eikon Evo e Arkè

  – 3 COPPIE DI ADATTATORI COLORATI: bianco, silver, antracite

  – 1 COPPIA DI ADATTATORI per BTicino Matix: bianco

  – 4 TELAI per offrire compatibilità con le più diffuse placche

  • Display LCD misto: grafico, simboli e digits a sette segmenti
  • Retroilluminazione a LED (blu)
  • Scelta della durata della retroilluminazione.
  • Scelta della visualizzazione della temperatura in Celsius o Fahrenheit.
  • Temperatura massima ambiente 45 °C
  • Differenziale regolabile.
  • Grado di protezione IP20.

  Caratteristiche elettriche

  • Portata contatti 5(3)A 250Vca.
  • Alimentazione a rete 230V-50Hz per CH123TS.
  • Microdisconnessione (1BU).
  • Contatto in commutazione libero da tensione.
• VANTAGGI
  0

  Termostato elettronico touchscreen da incasso per il comando di impianti di riscaldamento e di condizionamento

  Adattabile a tutte le placche in commercio grazie al KIT multiplacca composto da: termostato, cover colorate (bianco, silver ed antracite), telai e adattatori.

  Vantaggi

  • Adattabile a tutte le placche in commercio grazie al KIT multiplacca composto da: termostato, cover colorate (bianco, silver ed antracite), telai e adattatori.
• SPECIFICHE TECNICHE

  CODICE	SCALA DI REGOLAZIONE TEMPERATURA	DIFFERENZIALE PREIMPOSTATO *	SCALA VISUALIZZATA TEMPERATURE	SCALA TEMPERATURA ANTIGELO REGOLABILE	ALIMENTAZIONE	PORTATA CONTATTI
  CH123TS	2 ÷ 40 °C	0,25 K	-40 ÷ 50 °C	0 ÷ 7 °C	230V 50Hz	5(3)A 250Vca
  		* I valori del differenziale sono riferiti a un gradiente termico di 4 K/h

• NORMATIVE E INSTALLAZIONE
  Normativa

  • Conforme norme CEI EN 60730-1 e parti seconde.
  • Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013 -813/2013)

  Installazione e funzionamento

  • Montaggio da incasso in scatole a 3 moduli tipo 503 mediante 2 viti (a corredo).
  • Collegamento all’utilizzatore con 2 fili.
  • Montare il termostato a 1,5 metri di altezza dal pavimento, lontano da cucine, fonti di calore, finestre e porte.



  PLACCHE COMPATIBILI

  • Bticino Living International e Transizione Piana – Living Light Air – Light, Light tech – Axolute – Axolue Air – Matix
  • Vimar Idea e Rondò – Plana e Eikon – Eikon Evo – Arké Tecnopolimero
  • Gewiss Chorus One, Lux, Art
  • Ave sistema 45: Zama, Banquise, Yes, Ral – Sistema 44: Zama, Personal, Tecnopolimero
  • Legrand Cross, Vela quadra, Vela tonda
  • ABB Elos – Mylos



  • Il termostato dispone di:
    – 4 icone frontali per accedere direttamente ai modi di funzionamento modificabili tramite la pressione del tasto corrispondente.
  • VISUALIZZAZIONE
    – Temperatura ambiente.
    – 4 icone per la programmazione
  • All’aumento della temperatura il termostato apre il contatto 1-2 e chiude il contatto 1-4
  • Modi di funzionamento:
    – COMFORT
    – ECONOMY
    – OFF utilizzabile come modo di funzionamento “antigelo” oppure per spegnere totalmente l’impianto (OFF).
  • Ttemperature impostabili:
    – COMFORT: gestisce l’impianto sulla temperatura di comfort impostabile da 2°C a 40°C.
    – ECONOMY: gestisce l’impianto sulla temperatura di risparmio impostabile da 2°C a 40°C
    – OFF: temperatura impostabile in modo “regolazione” da 0 a 7°C per garantire la funzione antigelo.
  • Gestione ESTATE-INVERNO.
• SCHEDA E DOCUMENTAZIONE
  • CH121TS-CH123TS scheda tecnica
  • CH123TS istruzioni
  • CH121TS-CH123TS EN technical data sheet
• FAQ
  • Che differenza c’è tra le temperature di Comfort e la temperatura di Economy sui termostati/cronotermostati?

    T Comfort è un valore di temperatura da impostare, secondo le proprie esigenze, per avere una temperatura maggiormente calda a determinate ore del giorno; T Economy è un valore di temperatura da impostare, secondo le proprie esigenze, per avere una temperatura di mantenimento inferiore rispetto alla T di Comfort, in altri orari del giorno o della notte, quando non è richiesto particolarmente calore.

  • Come avviene il passaggio tra le temperature T Comfort e T Economy sui termostati?

    Nei termostati il passaggio da T Comfort a T Economy, avviene pigiando l’apposito tasto di commutazione previsto sui dispositivi e non in maniera automatica come nei cronotermostati.

  • Chi devo interpellare per un problema sui termostati e cronotermostati?

    Per assistenza tecnica sui dispositivi, è necessario interpellare il vostro installatore elettrico oppure idraulico di fiducia. Sono inoltre disponibili, nelle schede dei singoli prodotti su questo sito, i video tutorial per la configurazione dei cronotermostati
