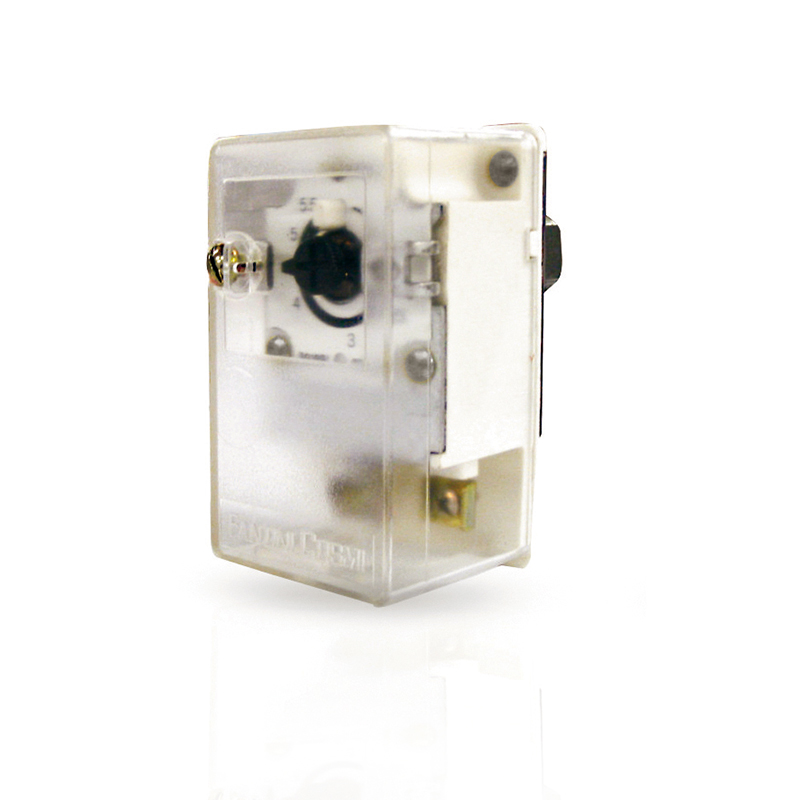

Pressostati di regolazione con indice interno differenziale fisso
-
DESCRIZIONE
Caratteristiche generali0
Pressostati di regolazione per fluidi e gas inerti
Adatti per caldaie a vapore, macchine per tintoria, impianti di irrigazione, ecc.
- Parti a contatto del fluido in acciaio inossidabile, saldate a laser.
- Basetta, coperchio e indice in materiale termoplastico antiurto e autoestinguente VO.
- Uscita dei collegamenti con passacavo in PVC.
- Temperatura massima fluido controllato 120 °C.
- Temperatura ammissibile corpo pressostato -35 ÷ 80 °C.
- Temperatura di immagazzinaggio e trasporto -35 ÷ 80 °C.
- Peso unitario 0,15 Kg.
ACCESSORI
- Pressacavo G1/2 in termoplastico antiurto e autoestinguente V0 per uscita collegamenti, codice: 303298LA
Caratteristiche elettriche- Tensione nominale d’isolamento Ui 380V~
- Corrente nominale di servizio continuativo Ith 15A
-
VANTAGGI
0
Pressostati di regolazione per fluidi e gas inerti
Adatti per caldaie a vapore, macchine per tintoria, impianti di irrigazione, ecc.
Vantaggi -
SPECIFICHE TECNICHE
CODICE TIPO DI REGOLAZIONE RIARMO SCALA DIFFERENZIALE (il differenziale va sottratto al valore di scala) PRESSIONE MAX ELEMENTO SENSIBILE ATTACCO G 1/4 B01ARI* interna automatico 0,7 ÷ 3 bar 0,4 bar 6 bar femmina B01BRI* interna automatico 2 ÷ 5,5 bar 0,6 bar 7 bar femmina B01CRI* interna automatico 3 ÷ 7 bar 0,6 bar 9 bar femmina B01DRI* interna automatico 4 ÷ 15 bar 1 bar 18 bar femmina B01A4RI* interna automatico 0,7 ÷ 3 bar 0,4 bar 6 bar maschio B01B4RI* interna automatico 2 ÷ 5,5 bar 0,6 bar 7 bar maschio B01C4RI* interna automatico 3 ÷ 7 bar 0,6 bar 9 bar maschio B01C4RI* interna automatico 4 ÷ 15 bar 1 bar 18 bar maschio * fornibile per quantità e con termini di consegna da concordare -
NORMATIVE E INSTALLAZIONE
Normativa
- Rispondenti alla Direttiva 2014/68/CE (PED)
- Rispondenza alle norme EN 60730-1, EN 60730-2-6
Installazione e funzionamento- Installazione diretta su ramo
- All’aumento della pressione: apre 1-2 chiude 1-4.
- Se utilizzati come pressostati di controllo (mancanza pressione), verificare che la pressione massima non superi quella sopportata dall’elemento sensibile.
